CYPE Connect България – Моделиране и Анализ на Стоманени Връзки
Това е специализирана програма на CYPE за моделиране, анализ и оразмеряване на връзки (възли) в стоманени и дървени конструкции чрез метод на крайните елементи. ЕВД7 ЕООД е официален партньор на CYPE Software и предлага лицензи за CYPE Connect в България.
Анализ чрез крайни елементи и проверка на възли за стоманени и дървени конструкции.

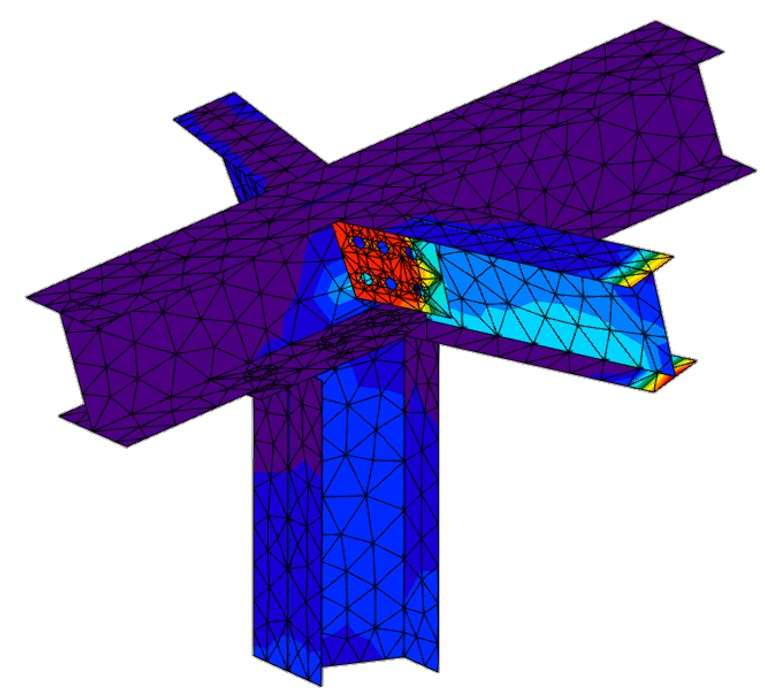

CYPE Connect е инструмент за моделиране, анализ и проверка на съединения (връзки) на стоманени и дървени конструкции, чрез “Метод на крайните елементи”. Програмата дискредитизира възлите на крайни елементи и използвайки OpenSees© солвер за анализ, разработен от университета в Калифорния, Бъркли, извършва пълен анализ на съединението.
Така потребителят може да установи дали материалът работи в еластичен или пластичен стадий. Програмата позволява възела да бъде проверен съгласно ЕВРОКОД, да се разгледат напреженията по Фон Мизез и да се проверят деформациите.
Какво е CYPE Connect?
Това е дискретизира възела на крайни елементи и използва солвера OpenSees© – разработен в Калифорнийския университет, Бъркли – за пълен анализ на връзката. Така потребителят може да установи дали материалът работи в еластичен или пластичен стадий, и да провери реалното поведение на връзката при натоварване, а не само опростена ръчна проверка.
Функции на програмата
Моделиране на стоманени и дървени връзки

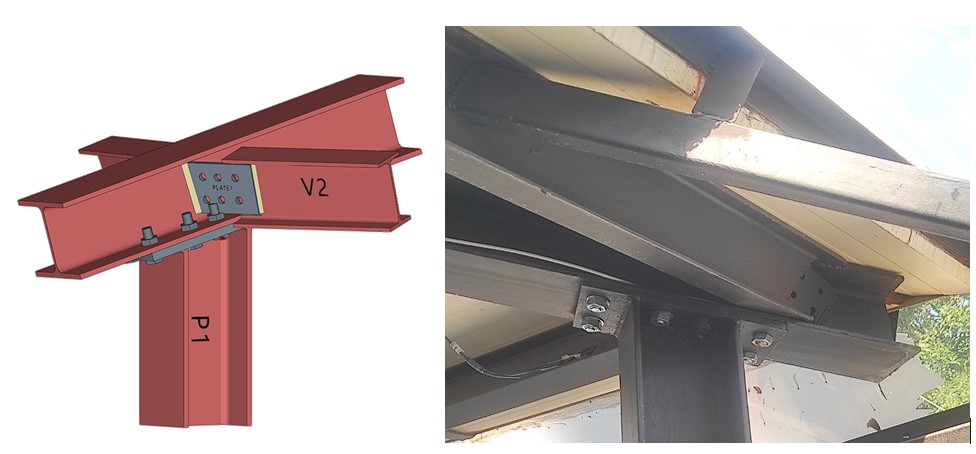

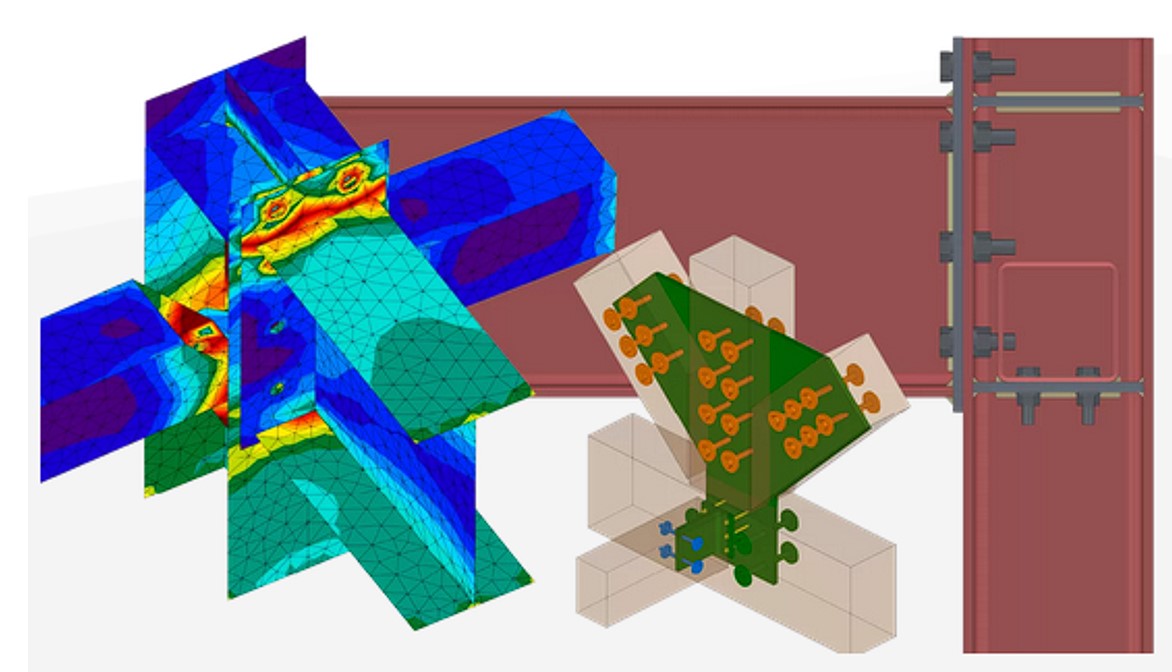

Програмата моделира връзки между елементи от стомана, дърво, както и смесени стомана-дърво връзки — заварени и болтови съединения, base plates, връзки с кухи профили и др.
Анализ по метод на крайните елементи
За разлика от таблично базираните проверки, платформата извършва пълен FEM анализ на всеки възел, включително проверка за коефициент на свръхякост (γov) при дисипативни елементи по Еврокод 8 — критично за сеизмично проектиране.
Интеграция с CYPE 3D и StruBIM Steel

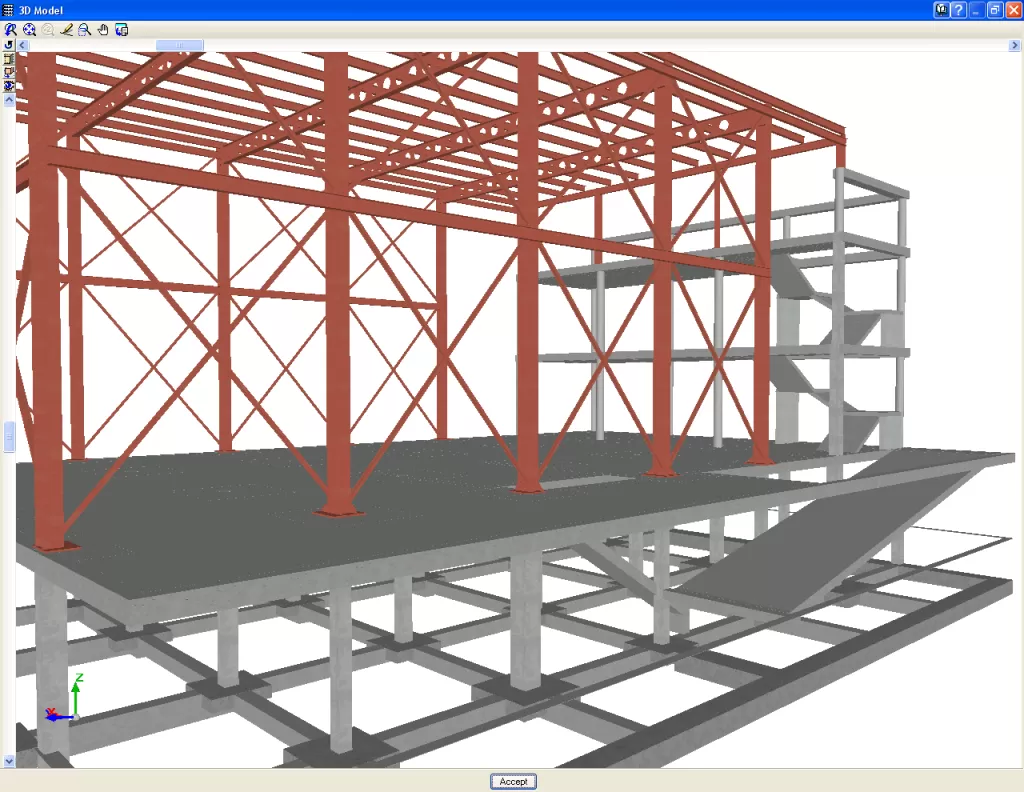

Софтуерът работи самостоятелно или заедно с CYPE 3D – импортирайки геометрията и усилията на пръти директно от вече изготвен модел. Общата библиотека с връзки позволява запазени детайли да се преизползват в други проекти.
Автоматични чертежи и изчислителни доклади
Програмата генерира автоматично конструктивни чертежи на всяка връзка и подробен изчислителен протокол, готов за представяне пред фаза “Технически проект” или пред констативен орган.
CYPE Connect и Еврокод 3 в България
CYPE Connect е напълно адаптиран за проектиране по Еврокод 3 с националното приложение за България, включително проверките за сеизмично проектиране по Еврокод 8 при рамкови конструкции с дисипативни елементи.
CYPE Connect срещу StruBIM Steel – коя да изберете?
И двете програми споделят обща библиотека с връзки и могат да внасят данни от CYPECAD, CYPE 3D и трети програми (ETABS, SAP2000) чрез BIMserver.center. Разликата:
- CYPE Connect е фокусиран върху моделиране, анализ и документация на връзки — стоманени и дървени.
- StruBIM Steel покрива същите функции по връзките, но добавя и пълно детайлиране на цялата стоманена конструкция, включително генериране на документи за производство (IFC EM.11) – по-подходящ за проектантски бюра, работещи и с металургични заводи.
Не сте сигурни кой от двата продукта отговаря на вашия работен процес? Заявете безплатна консултация — ще ви посъветваме съобразно обхвата на вашите проекти.
Защо да изберете CYPE Connect от ЕВД7 ЕООД?
- Официален лиценз за CYPE Connect
- Техническа поддръжка на български език
- Обучения и демонстрации за работа с програмата
- Пълна BIM интеграция чрез BIMserver.center
- Проектиране по Еврокод 3 и 8 за България
Изтеглете безплатна демо версия
Frequently Asked Questions
Какви типове връзки поддържа програматаа?
CYPE Connect моделира заварени и болтови връзки между стоманени елементи, връзки между дървени елементи, както и смесени връзки стомана-дърво, чрез метода на крайните елементи.
Каква е разликата между CYPE Connect и CYPE Connect Classic?
CYPE Connect Classic извършва проверки по опростени таблични методи за заварени и болтови връзки на валцовани профили. CYPE Connect прави пълен FEM анализ и покрива по-широк набор от типове връзки, включително сеизмично проектиране с дисипативни елементи.
Има ли безплатна демо версия?
Да. ЕВД7 ЕООД предлага пълнофункционална оценъчна версия за тестване преди закупуване на лиценз. Свържете се с нас за достъп.
Колко струва лиценз за CYPE Connect в България?
Свържете се с ЕВД7 ЕООД на +359 242 65 005 за актуална оферта, съобразена с обема на вашите проекти.
